(Case study) Bộ trao đổi nhiệt Shell & Coil trên mạng lưới HP sưởi ấm khu vực tại Paris

Tăng 30% hiệu suất, cùng với thiết kế nhỏ gọn: Barriquand đã thiết kế các ống Shell&Twist® này để lắp vào trạm trao đổi nước nóng/nước siêu nhiệt trong mạng lưới sưởi ấm khu vực.

Năng lượng bền vững để sưởi ấm các thành phố

Bắt đầu với than đốt, mạng lưới sưởi ấm này tọa lạc tại Paris đã và đang nỗ lực đa dạng hóa năng lượng trong nhiều năm nay, hướng tới các giải pháp sạch hơn: nhiên liệu, sau đó là khí đốt và cuối cùng là gỗ, khí mê-tan sinh học hoặc khoa học địa nhiệt…

Dự án công nghệ toàn cầu này cho phép sưởi ấm các thành phố bằng hơn 50% năng lượng tái tạo, bao gồm việc thiết lập các phòng nồi hơi sinh khối và nhà máy đồng phát điện để sản xuất điện và nhiệt đồng thời.

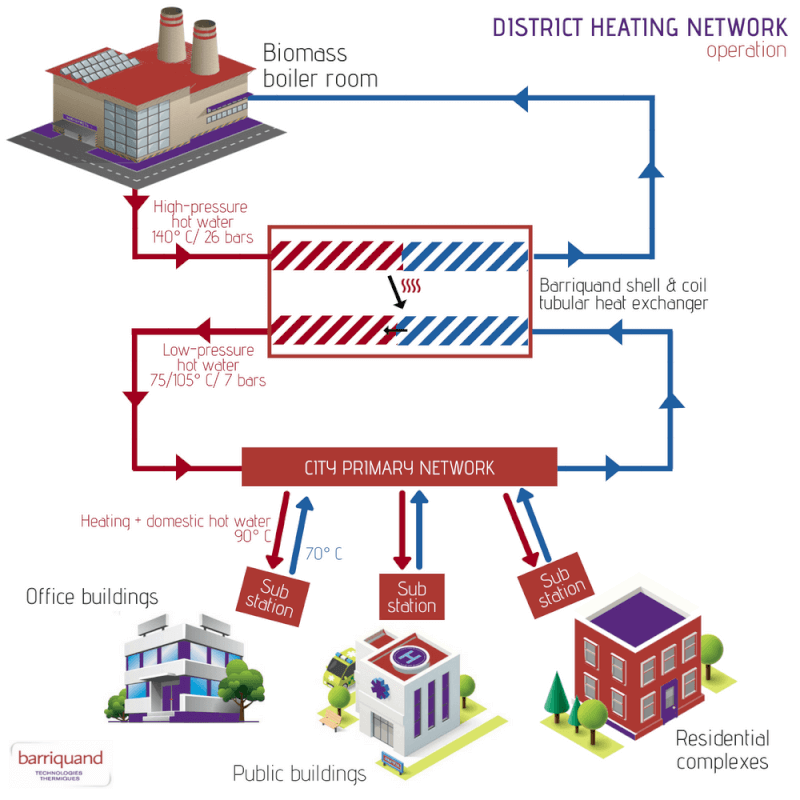

Các phòng nồi hơi khác nhau cung cấp cho mạng lưới nước siêu nhiệt áp suất cao ở nhiệt độ 140°C và 26 bar, từ đó bộ trao đổi nhiệt thu hồi calo để làm ấm nước dành cho mạng lưới sưởi ấm khu vực (75/105°C, tính theo 12 bar).

Lưu ý: việc sử dụng bộ trao đổi nhiệt trạm biến áp đặt tại các cửa vào tòa nhà làm giảm nhiệt độ và áp suất nước cấp cho bộ tản nhiệt bên trong nhà.

flowrate trao đổi nhiệt bộ trao đổi nhiệt dạng tấm

Công nghệ Shell&Twist® của Barriquand: tăng hệ số trao đổi, chiếm ít không gian hơn


Barriquand đã thiết kế bộ trao đổi nhiệt với các ống xoắn mang lại hiệu suất tăng khoảng 30% so với bộ trao đổi nhiệt dạng ống cổ điển và hiệu suất tốt hơn so với một số bộ trao đổi nhiệt dạng tấm nhỏ gọn.

Hình dạng của các ống tạo ra hiệu ứng “xoáy nước” làm tăng độ nhiễu loạn bên trong, trong khi việc không có các chicanes ngang và các điểm tiếp xúc giữa các ống giúp loại bỏ nguy cơ rung động. Tốc độ nước lưu thông trong vỏ được tăng lên, góp phần làm tăng hệ số trao đổi.

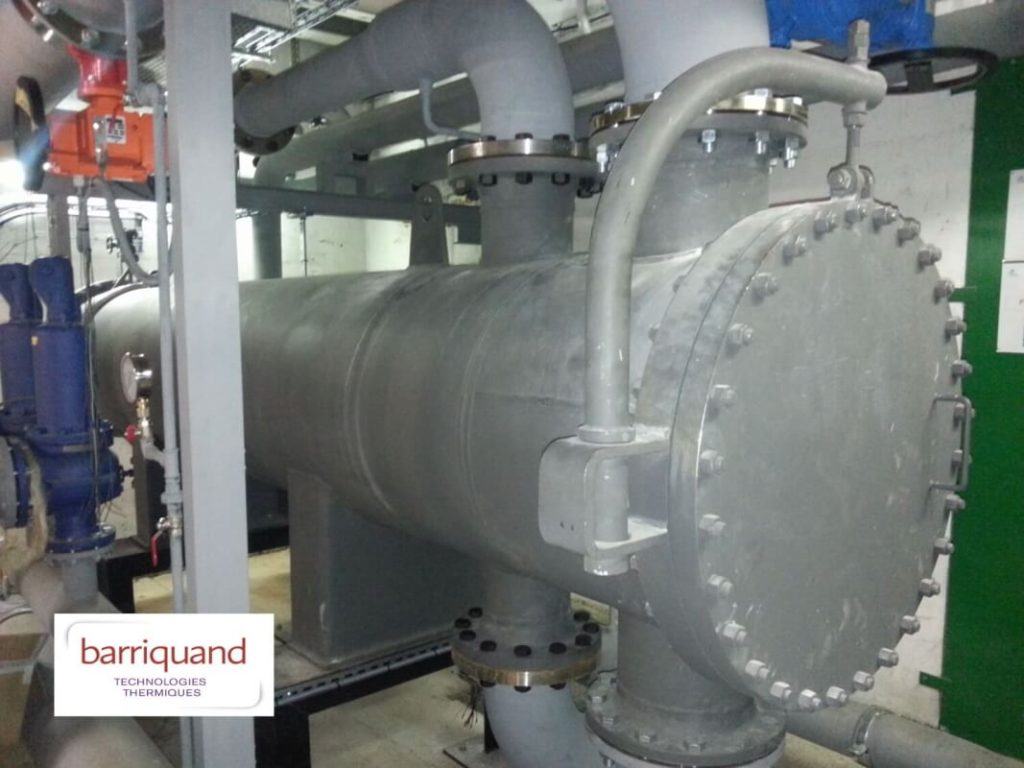

Bằng cách giảm bề mặt trao đổi nhiệt, Barriquand có được một thiết bị nhỏ gọn hơn, đáp ứng được các hạn chế lắp đặt khó khăn, có thể tiếp cận thiết bị thông qua một cửa sập nhỏ (190 cm X 120 cm). Các bộ trao đổi nhiệt dạng ống này được thiết kế và sản xuất tại xưởng Saint-Priest của chúng tôi ở Pháp.

Yêu cầu về quy định và bảo trì

flowrate trao đổi nhiệt bộ trao đổi nhiệt dạng tấm

Nhờ các chứng nhận chất lượng, việc tính toán và sản xuất bộ trao đổi nhiệt của Barriquand đáp ứng các yêu cầu của mô-đun DESP H1 – loại IV mà các đơn vị trang bị cho mạng lưới nước siêu nhiệt phải tuân theo.
